添加時間:2024/01/02
最近,Omdia預測,蘋果計劃2027年推出采用RGB OLEDoS(OLED on Silicon)混合現實(MR)設備Vision Pro。今年6月公開并計劃明年初上市的蘋果第一款Vision Pro的OLEDoS采用WOLED+CF OLEDoS方案。WOLED+CF OLEDoS是從WOLED發出的白光通過RGB彩色濾光片發出顏色的方式,RGB OLEDoS是在相鄰?fù)粚拥腞GB子像素上實現光和色的方式。

Omdia在公開蘋果計劃時解釋說,由于RGB OLEDoS不使用彩色濾光片,因此在亮度方面比WOLED+CF OLEDoS有優勢。這是因?yàn)樵赪OLED+CF方式下,來自WOLED的白光在通過RGB彩色濾光片的過程中亮度會下降。目前WOLED+CF OLEDoS有多家企業量產,RGB OLEDoS由美國eMagin軍用生產,今年被三星Display收購。
今年6月公開并計劃明年初上市的Apple Vision Pro將使用索尼WOLED+CF OLEDoS。Omdia預計明年Vision Pro的出貨量將低于50萬臺。索尼的OLEDoS產能有限,綜合良率也不到50%。

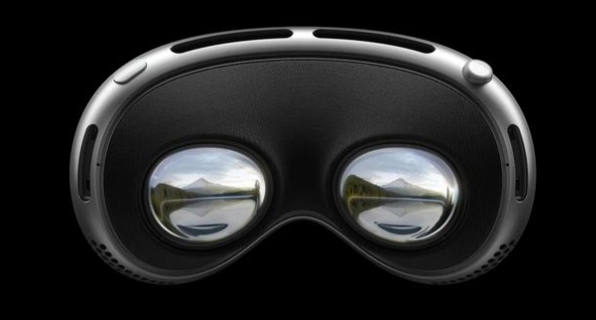

Vision Pro的OLEDoS尺寸為1.42英寸、分辨率為3648x3144(像素?cái)?shù)1147萬個)、像素密度達到3391PPI(Pixels Per Inch)。蘋果表示,Vision Pro加上兩個顯示屏,擁有2300萬個像素。OLEDoS由索尼負責,硅片由臺積電負責。
Vision Pro外部的6英寸OLED由LG Display提供,分辨率800x360、像素密度145PPI。比今年推出的蘋果iPhone 15 Pro Max的分辨率2796x1290、像素密度460PPI配置更低。
Omdia預測,WOLED+CF OLEDoS將改變技術規格并升級為RGB OLEDoS。
現有的WOLED+CF OLEDoS由藍色發光層和黃綠色發光層發出的白色光依次通過TFE和RGB彩色濾光片。第二種WOLED+CF方式增加了微透鏡陣列(MLA)。MLA是一種通過微透鏡增強光的直線性,提高光提取效率的技術。在第二種方式中,藍色發光層和黃色發光層發出的白色光將通過TFE,然后依次通過MLA和RGB彩色濾光片。
第三個WOLED+CF OLEDoS期待發光層增加到藍色(B)、綠色(G)、紅色(R)等3個層,由此產生的白光將依次通過TFE、RGB彩色濾光片和MLA。與之前的方式相比,白光比MLA先經過RGB彩色濾光片。最后,RGB OLEDoS預計在同一層上,紅色(R)、綠色(G)、藍色(B)相鄰沉積的發光層發出的光將通過TFE和MLA。在RGB OLEDoS中,RGB子像素分別發出光和顏色,因此不需要單獨的彩色濾光片。
Omdia評價說:“雖然索尼和BOE等OLEDoS企業很多,但各企業的生產能力很小,而且碎片化。”因此,硅晶片背板企業也在猶豫與這些OLEDoS企業的合作。
從各企業的OLEDoS工廠來看,BOE、宏禧、視涯也在生產WOLED+CF OLEDoS。日本佳能在平津生產WOLED+CF OLEDoS,索尼在熊本1生產WOLED+CF。這些OLEDoS企業的生產能力集中在12英寸廠上。
另外,OLEDoS是微型顯示技術之一。微型顯示器是指可應用于擴展現實(XR)設備的1英寸左右的顯示器,不是特定技術名稱。代表性微顯示技術除了在硅基板上沉積OLED的OLEDoS外,還有在硅基板上形成發光二極管(LED)的LEDoS(LED on Silicon)、在硅基板上形成液晶(LC)的LCoS(LC on Silicon)等。LCoS已經商用化,LEDoS需要時間才能商用化。
有預測稱,在真實世界之上添加虛擬世界的增強現實(AR)環境中,亮度為優勢的LEDoS將有利。LEDoS也有可能優先采用用LED制作藍光或白光后,用量子點(QD)或彩色濾光片實現顏色的方案。LEDoS的難題包括LED芯片變小,特性變?nèi)酰约昂茈y轉移芯片(Trasnfer)等。
