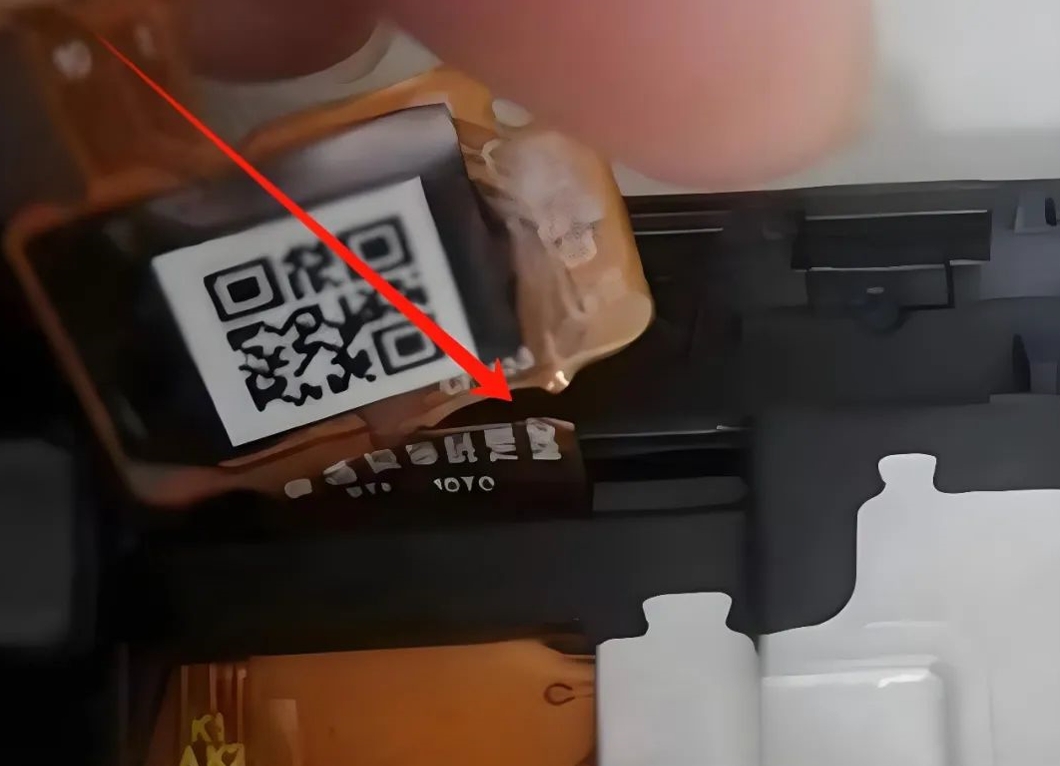

      以手機為主的小尺寸顯示屏FPC，往往較長，柔性線路板與液晶panel之間的連接處有收縮，形成一個“脖子”，收縮的地方在生產時容易撕裂。

      可以從幾個方面考慮改善：

      1、設計優化：

      除了外形沖切造成的缺口外，F(xiàn)PC撕裂通常由結構設計問題引起，尤其是在FPC斷裂的彎折和拉扯區域。

      在寬度變化的區域，如補強板與脖子的連接處、綁定區域與脖子的連接處，這些地方極易引發FPC撕裂。

      對于這些區域，建議采取以下措施：

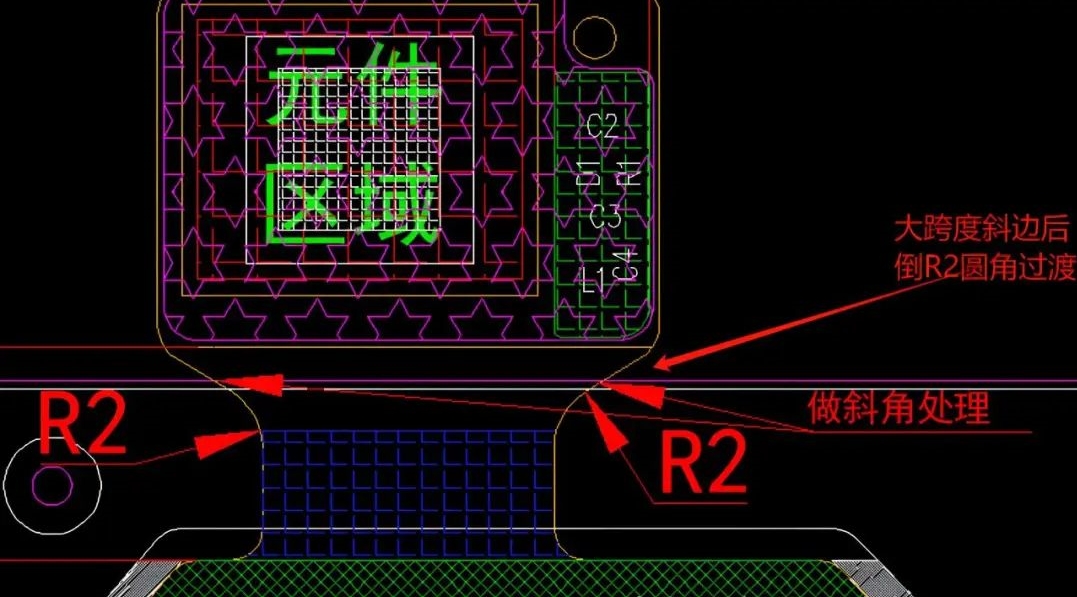

      ①采用斜邊大弧度過渡，避免使用直邊小圓角過渡，以防應力集中；

      ②在邊緣增加防撕裂走線或在邊角處使用實銅鋪銅，確保實銅鋪銅背面不走線以防止彎折線路斷裂；

      ③確保過孔遠離彎折區域。

      2、材料選擇

      ①選用高質量FPC基材：選擇延展性和抗疲勞性更好的材料

      案例：某手機廠商采用日本住友化學的聚酰亞胺（PI）基材，相比普通材料，其抗彎折壽命提升3倍，減少FPC在頻繁彎折后的撕裂風險。

      ②使用適當厚度的銅箔：平衡柔韌性和強度

      ③優化膠粘劑選擇：使用彈性更好的粘接材料

      案例：某OLED模組廠改用3M 966膠帶（高彈性丙烯酸膠），相比傳統膠帶，在高溫高濕環境下仍能保持良好粘性，減少FPC因熱脹冷縮導致的翹邊和撕裂。

      3、生產工藝改進

      在FPC bonding之后的生產過程中，排查所有對FPC有干涉的位置，提前避開，做到每班點檢。

      4、操作規范

     ①制定標準操作流程(SOP)：明確FPC上料、彎折處理的標準作業方法

     ②操作人員培訓：特別強調FPC的脆弱性和正確操作方法，進行操作培訓，合格員工方可上崗。

     ③使用專用工具：如非金屬鑷子、吸筆等減少機械損傷

      5、質量檢測

     ①增加FPC外觀檢查工位：在關鍵工序后設置檢查點

     例：某Mini LED廠商在FPC焊接后、折彎后、組裝后各設一個目檢站，確保每步無損傷，不良品攔截率提升50%。

     ②引入AOI檢測：自動光學檢測微小裂紋和潛在缺陷

     案例：某OLED廠商采用Koh Young AOI設備，可自動識別FPC微裂紋、銅箔斷裂等缺陷，漏檢率<0.1%。

     ③定期抽樣拉力測試：評估FPC連接強度

     案例：某軍工顯示屏廠每天抽檢5%的FPC，用拉力測試機驗證強度，確保長期可靠性。
